船舶是人类交通的重要运输工具，市场上存在着数以万计的老旧船只需要改造维修。在进行改造设计时，设计人员需要精确的尺寸，传统方式是进行人工卷尺测量，误差大，容易错漏，效率低下，即使拥有原始图纸档案的船舶，也可能无法反映当前船舶的实际情形。使用3D激光扫描仪扫描船舶空间，可以创建出详细精确的3D点云模型，利用点云模型设计人员可以在办公室内进行任意精确的测量并创建出精准的现状模型，从而设计出精确有效的改造维修方案，节省成本，提供效率。
我公司拥有经验丰富的3D扫描工程师以及先进的激光扫描仪，在压载水改造扫描及船舶逆向建模等领域都有成功经验，可以为您提供专业的技术服务于咨询。

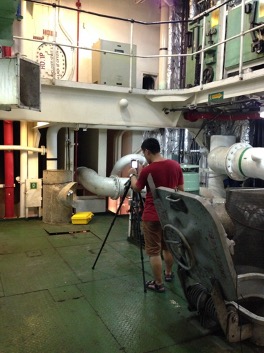

图1 使用激光扫描仪在船舱内部进行3D激光扫描

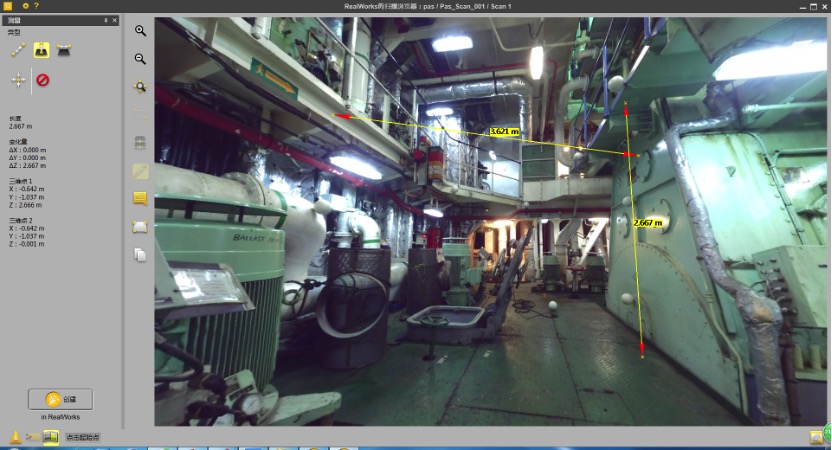

图2 基于3D扫描全景图像进行测量
相关设备
Trimble X7三维激光扫描系统
- 简单
- 一键式的、可靠的现场工作流程
- 直观的Perspective软件，划动手指头即可操作、管理、查看和验证扫描数据
- 紧凑轻巧，便于运输和搬站
- 智能
- 突破性的创新可实现可靠的数据收集
- 测量等级的自动整平
- 平板电脑或一键式工作流程灵活操作
- 专业
- 可靠的IP55等级
- 原厂2年保修
- 工作温度-20°C → +50°C

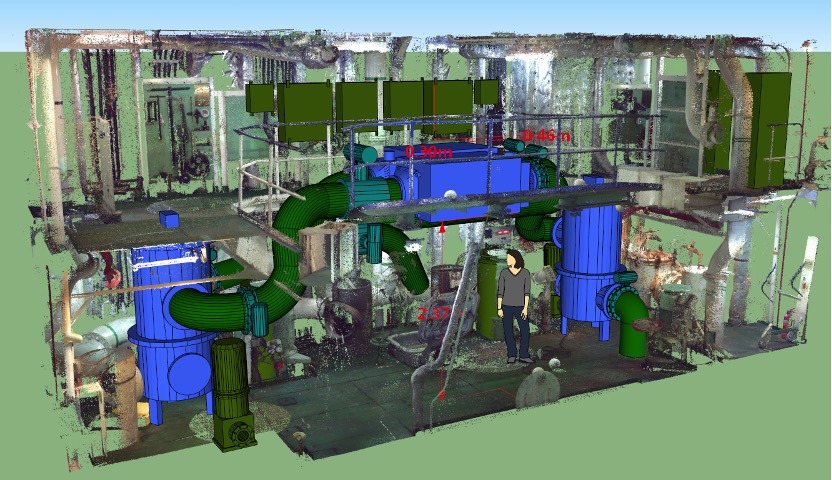

图3 利用点云数据对船舶进行压载水装置改造设计方案
图4 船体点云与模型
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件，可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准，生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景
