项目背景
近年来,钢结构建筑以其施工时间短、空间可利用面积大、环境污染小、建筑材料可重复利用等特点,大型钢结构建筑和工程不断增多,如雄安便民服务中心、大兴机场等典型项目。在这些工程中,大型钢结构的构件质量和安装质量直接影响到整个工程质量,也是衡量钢结构工程质量的重要指标。钢结构件一般都具有体型较大、造型复杂等特点,预拼装测量工作显得尤为重要。但是在吊起安装的过程中,会产生变形,并且在现场常规仪器难以完成测量任务或者测量难度较大,不能保证精度。为了确保安装拼接的精度,提高施工、测量效率,三维激光扫描技术在钢结构件安装前的预拼装检测环节起到了重要作用。
技术路线

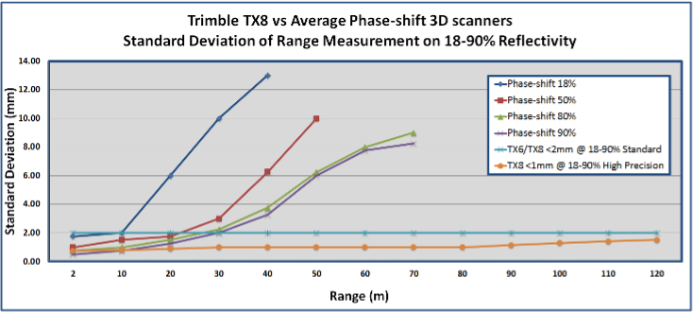

钢结构检测要求的允许公差范围一般在2mm,那么普通的相位式和精度较低的脉冲式扫描仪就不适合应用在钢结构检测中。Trimble TX8高精度三维激光扫描仪采用的是天宝Lightning(闪电)技术,可以保证在高精度模式下恒定1mm的误差。并且适用于反射率在18%-90%范围内的物体表面,即使是有铁锈覆盖的钢结构件表面也可以完整扫描采集数据。
相关设备

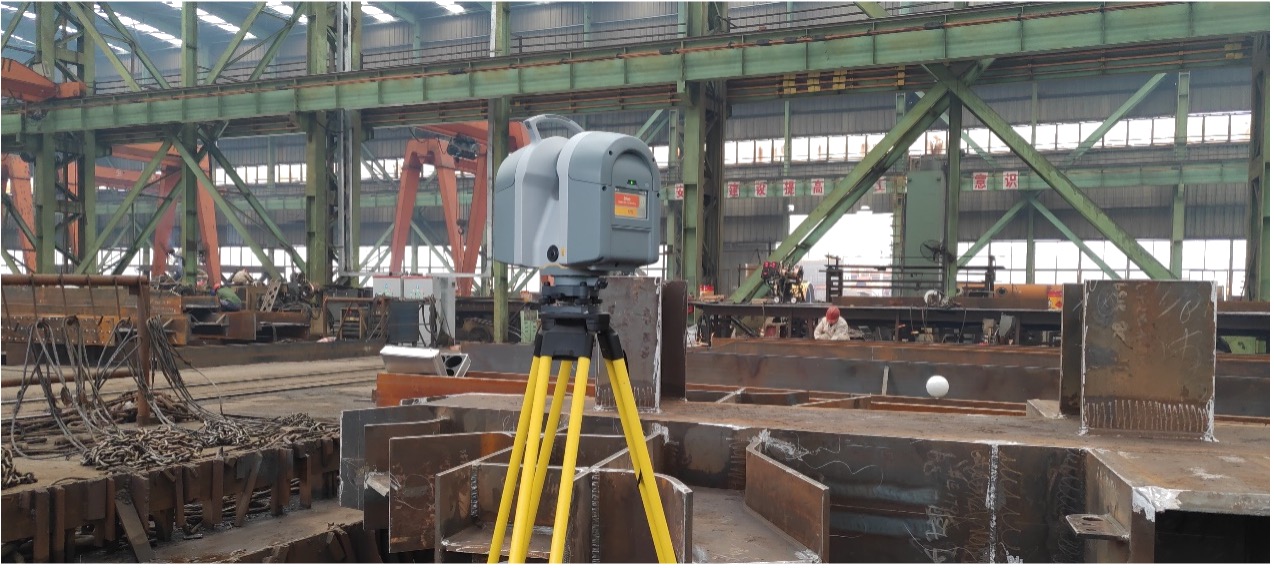

Trimble TX8 高速激光三维扫描仪
速度快: | 普通外业数据采集3分钟便可完成一站数据采集。 |
精度高: | 120米范围内,可达1mm精度。 |
距离远: | 对于宽广的区域,TX8扫描范围可达340米扫描测程。 |
自动化: | 可以实现软件自动配准处理。 |
高兼容: | 所应用的不但可以识别多种数据格式,同时还可导出Dwg、Dxf等数据格式,能够在CAD或其他软件中加载并处理。 |
无标靶作业: | 本方案打破了传统的扫描仪作业过程使用标靶的局限,使作业更简单。 |

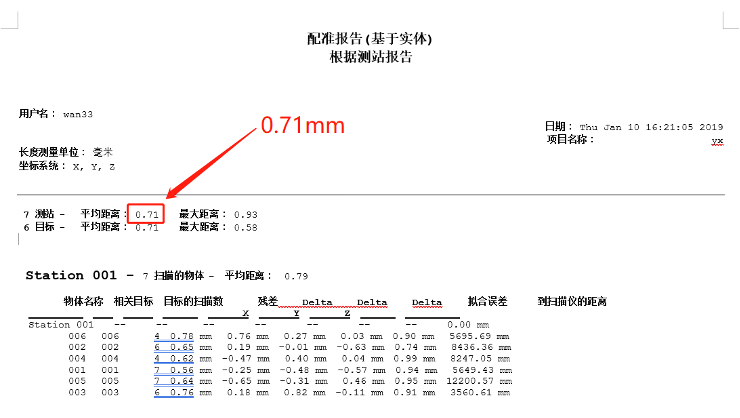

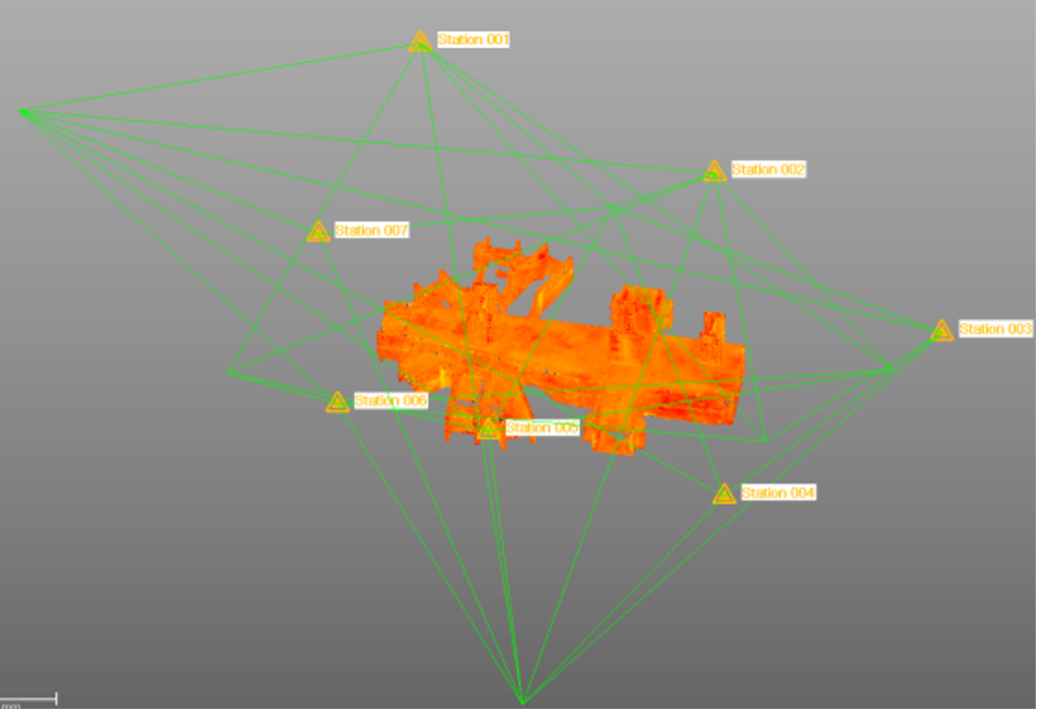

在现场通过布设标准靶球,来控制现场数据拼接精度。Trimble Realworks点云处理软件是TX8扫描仪所使用的数据处理软件,这是一款在点云数据拼接处理效果颇受好评的专业软件,天宝独特的拼接算法保证了每个测站数据拼接保证误差最小。在Realworks中通过目标拼接功能所全自动拼接的钢结构件数据,拼接精度在1mm以内。

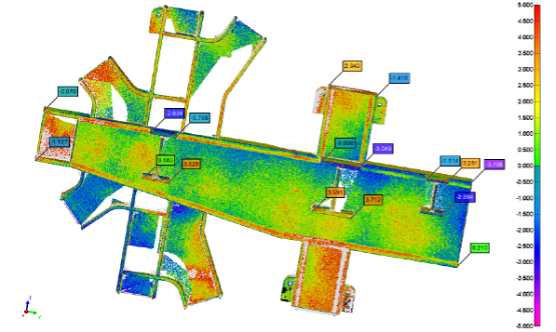

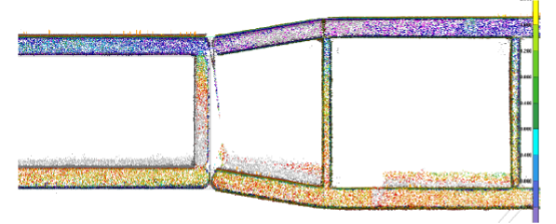

在Realworks软件中,对采集的点云数据进行配准处理后,对点云数据去噪即可得到纯净的结构件点云数据。结合后期分析检测软件,可实现对单个钢构件进行形变分析、合格率检测或者是多个构件的预拼接效果检测等多种分析,并且生成定制化的检测分析报告。通过现场安装前的三维点云数据结构件检测,确保现场安装效果和工程质量。
软件简介
Trimble Realworks是专为当今各种扫描应用来设计的、功能强大的办公软件,可从各种三维激光扫描仪导入丰富的数据并将其转换为引人注目的三维成果。
- 配准、可视化、浏览、管理扫描仪点云数据
- 管理、处理和分析大数据集
- 无标靶自动配准,生成报告
- 集成来自Trimble GNSS、全站仪和3D数据
- 导出CAD设计包
- 发布项目数据包供单独浏览、测量、注解
- 5个版本适应不同应用场景
优势总结
- Trimble TX8扫描仪,采用天宝闪电技术,高精度模式保证恒定误差1mm。
- 扫描仪全身密闭,无散热孔设计,避免施工或生产现场粉尘损坏设备寿命。
- Trimble Realworks专业点云处理软件,独特的拼接算法,结合现场使用目标靶球,保证拼接精度在1mm以内。
- 软件具有三维检测功能,准确对比分析模型与点云数据。
